為了便于使用者對圖像處理板性能及功能進行測試，慧視光電推出了交互軟件——瑞視，它能輕松實現同慧視光電開發的或者同樣通信協議的圖像處理板的交互。目前，第三代版本已經正式上線，憑借更簡潔的界面，更豐富的功能，能夠讓使用者對圖像處理板有更清晰的了解。

使用方法

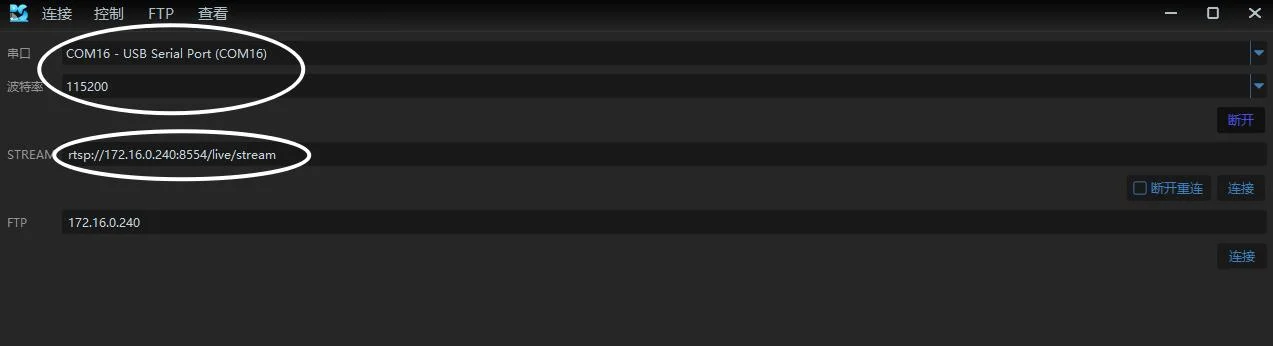

首先打開上位機軟件，默認進入連接模塊。如下圖所示。

串口連接：點擊串口右側的下拉按鍵，選擇已連接在設備（PC）上的通訊串口。并選擇所需的波特率，無指定波特率要求時，使用默認波特率即可。最后點擊連接串口即可連接成功。連接成功后界面會自動跳轉到控制模塊，且連接按鍵會為斷開按鍵。點擊斷開，為關閉串口狀態。

視頻流連接：串口連接成功后，對視頻流進行連接。確保產品網絡和設備連接無誤。

連接地址格式為：rtsp://+產品IP地址+:8554/live/stream連接時只需要對IP進行更改，即可連接對應產品的視頻流。圖中地址為我司出廠產品默認IP（rtsp://172.16.0.240:8554/live/stream）。連接成功后，連接按鈕會顯示為斷開。如果需要使用斷開重連，勾選后再點擊連即可（視頻流斷開后會自動重新進行連接）。

FTP連接：輸入對應的IP地址即可連接，進行文件傳輸（圖片或者視頻）。

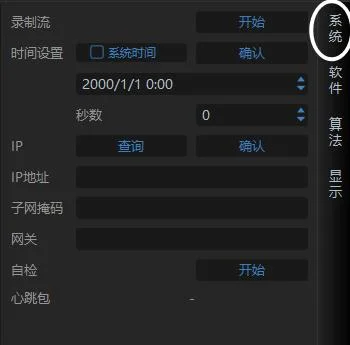

系統控制

在串口和視頻流等連接成功后，可以通過控制模塊進行功能設置以及實時觀看視頻流變化。

①錄制流開啟/關閉點擊開始即可通過上位機錄制接收的視頻流。

②時間設置（系統/手動）勾選系統時間按鈕，點擊確認，即可設置為系統當前的時間。

③IP查詢/設置點擊查詢按鍵，即可查詢產品當前IP地址。支持IP地址，子網掩碼，網關手動設置。手動更改完后點擊確認，即可更改產品的IP地址。

④自檢點擊開始按鈕，可檢測目前產品狀態，通過顯示自檢故障碼的形式來發現相應的故障。

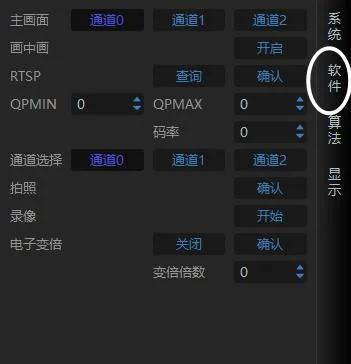

軟件控制

①主畫面設置主畫面默認通道0，可點擊其他通道設置為主畫面。主畫面是視頻流中觀看到的主要畫面。

②畫中畫開啟/關閉畫中畫默認關閉。點擊開啟按鈕，開啟畫中畫，畫中畫位置在主畫面的右下角（也可根據技術協議定制）。

③RTSP查詢/設置點擊查詢按鈕，即可查詢RTSP參數支持手動設置參數。手動更改QPMIN，QPMAX，碼率后點擊確認即可。

④拍照/錄像拍照前，需要選擇對應的畫面通道。默認通道0（該通道要和主畫面通道保持一致）選擇通道后，點擊確認按鈕即可進行拍照。開始錄像前，同理需要選擇通道（要和主畫面通道保持一致）。

⑤電子變倍在變倍倍數框中輸入倍數，輸入范圍0-99，步長為1。輸入10為正常大小，輸入20為放大2倍。點擊確認按鈕后即可開啟電子變倍。點擊關閉按鈕，即可關閉電子變倍，恢復正常大小。

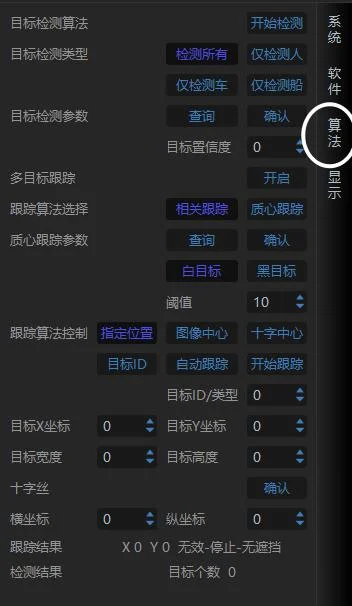

算法控制

①開啟目標檢測/檢測類型檢測類型默認開啟檢測所有（人，車，船），在目標檢測算法位置，點擊開啟檢測，算法會自動檢測相機范圍內的所有目標。在目標檢測類型位置，點擊僅檢測人，算法只會檢測范圍內的人。僅檢測車和僅檢測船同理。（檢測模型與通訊協議一致）

②目標檢測參數點擊查詢按鈕，可接收目標檢測參數。支持手動更改目標置信度，手動設置后點擊確認按鈕即可。

③多目標跟蹤開啟/關閉點擊開啟按鈕，即可開啟多目標跟蹤算法。

④跟蹤算法選擇（相關/質心）支持相關和質心兩種跟蹤算法。

⑤質心跟蹤參數（黑/白目標）設置質心跟蹤參數前需開啟質心跟蹤。點擊查詢按鈕，可查詢相關參數。點擊白目標按鈕后，再點擊確認按鈕，可使用白目標跟蹤。

⑥跟蹤算法控制（指定位置/圖像中心/十字中心/目標ID/自動跟蹤）跟蹤算法控制支持指定位置跟蹤，圖像中心跟蹤，十字中心跟蹤，目標ID跟蹤，自動跟蹤等。

指定位置跟蹤：需手動設置目標X,Y坐標，以及目標寬度，高度。點擊指定位置按鈕，設置目標位置等參數后，點擊開始跟蹤按鈕，即可開啟指定位置跟蹤。支持鼠標框選。

圖像中心跟蹤：點擊圖像中心按鈕后，再點擊開始跟蹤按鈕，即可開啟圖像中心位置跟蹤。

十字中心跟蹤：需手動設置十字絲橫坐標和縱坐標。點擊十字中心按鈕，設置十字絲坐標后點擊確認，為設置完成。

目標ID跟蹤：需開啟檢測和多目標跟蹤，以及手動選擇目標ID。點擊目標ID按鈕，手動設置需要跟蹤的目標ID參數，再點擊開始跟蹤按鈕，即可開啟目標ID跟蹤。

自動跟蹤：需開啟檢測。點擊自動跟蹤按鈕，再點擊開始跟蹤。產品會自動跟蹤目標范圍內的唯一目標。

跟蹤結果：顯示跟蹤目標的坐標，跟蹤是否有效，跟蹤是否有遮擋等信息參考。

界面顯示控制

①波門樣式波門樣式默認支持4種，可定制。選擇任意的樣式即可改變對應的波門樣式。

②十字波門顯隱支持十字，檢測框，跟蹤框的顯隱控制。點擊對應的按鈕，再點擊確認即可。也支持檢測信息和跟蹤信息的顯隱控制。點擊對應的按鈕，再點擊確認即可。

③顯示區域OSD信息顯隱控制：信息默認全部開啟，如需要關閉，支持所有位置關閉，以及支持重新開啟。例如點擊左上角按鈕，再點擊確認按鈕，即可關閉左上角顯示的信息。當再點擊該按鈕，顏色變?yōu)樯钌?，以及點擊確認按鈕后，為開啟顯示信息狀態。OSD信息顯示在圖像不同區域，查看對應的信息，能夠更好的觀察產品運行的狀態。包括不限于查看：日期，時間，幀率，通道，軟件版本，IP，溫度等信息。
