視頻圖像是我們?nèi)粘９ぷ髦兄匾男畔⑤d體，通常情況下，傳輸一路高清音視頻需要2-4Mbps帶寬，如果需要傳輸?shù)囊曨l源只有一處或者兩處，那對于傳輸?shù)膲毫ι心芙邮?，?dāng)視頻傳輸源過多時，就會對接收端的帶寬造成壓力，因此如多端同一指揮中心這種模式下，多路視頻傳輸就需要采用視頻壓縮的方式，來減少指揮中心的壓力。

慧視GS弱網高清視頻壓縮傳輸系統，基于G-share深度壓縮技術，壓縮后，就能通過有限的窄帶網絡（500kbps~2Mbps）帶寬資源，實現同時傳輸 4～16 路高清（1080P）實時視頻圖像，既實現了多路高清視頻實時傳輸，又節約了網絡帶寬資源。該產品在不改變原有系統結構即可實現無縫對接。通過可信內網接口接入現有圖像系統，外部接口可授權用戶經專網或者互聯網調用實時音視頻和錄像視頻資源，支持多用戶、多終端并行訪問。

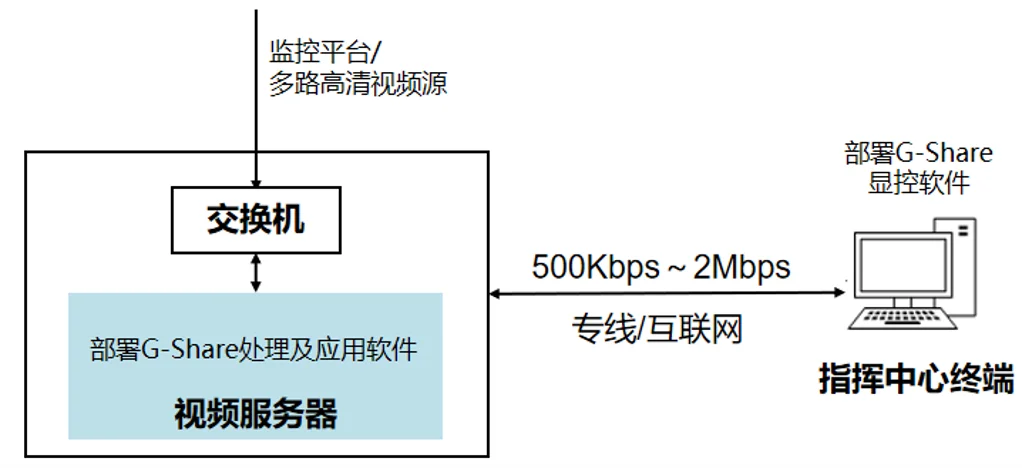

系統組成

窄帶低延遲多路可視化交互系統由前端視頻處理與應用軟硬件及指揮中心顯控終端相關軟件組成。其中，前端視頻服務器部署G-Share視頻處理及應用軟件；指揮中心基于通用計算機終端，部署客戶端顯控軟件，共同實現遠程控制和多路高清視頻圖像信號的高速實時采集、處理、傳輸和顯示。

工作流程

窄帶低延遲多路可視化交互系統實現多路高清視頻圖像處理和指揮中心顯控終端等設備之間指令生成和任務全流程處理，可采用有線/衛星等通信方式進行傳輸。

主要工作過程包括：

（1）視頻服務器調用硬件對1～16路原始視頻數據進行處理；

（2）視頻服務器根據傳輸帶寬、壓縮比例、圖像要求等條件，對視頻數據進行編碼；

（3）將編碼完成后的視頻數據流根據選定的通信協議，通過指定網絡發送到指揮中心顯控終端；

（4）指揮中心顯控終端接收視頻數據流并進行解碼；

（5）指揮中心顯控終端將解碼后的數據進行視頻渲染；

（6）指揮中心顯控終端根據要求對視頻圖像進行綜合展示。

系統架構

G-Share以多路高清圖像處理和視頻傳輸需求為目標，構建了一套高效能圖像融合的數據處理軟件框架。能夠充分利用各種計算資源，支持X86、ARM計算模塊，可以運行Windows、Linux、麒麟操作系統。

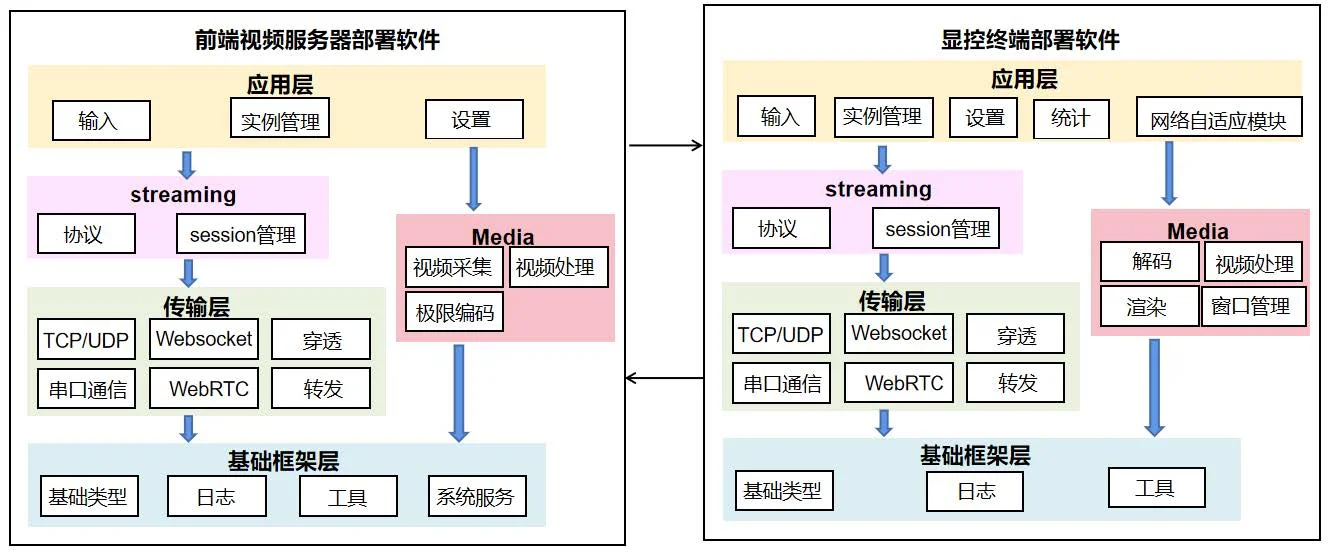

軟件架構根據業務需求以及功能特點，采用分層架構作為系統設計框架。為了保證架構有更好的健壯性，更好地處理層間依賴關系，我們采用了由基礎框架層、傳輸層、streaming層、Media層、應用層等組成的軟件架構，并根據任務流程，分別對應部署運行在前端視頻服務器和地面顯控終端。
